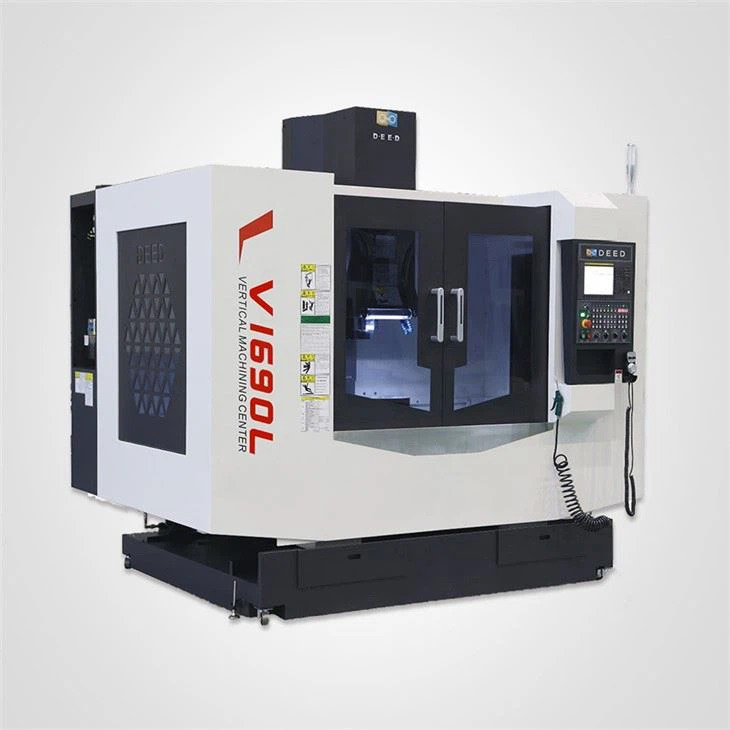

V1690L, seyahat mesafesi 1600mm x 910mm x 810mm olan bir CNC dikey işleme merkezidir. Özellikle tüm metal parça işleme, donanım parça işleme, otomotiv parça işleme, tekerlek göbeği işleme, 3C endüstriyel parça işleme, havacılık parça işleme ve diğer hassas parça işleme işlerinde kullanılmaktadır.
Product Information
CNC dikey işleme merkezi V1690L yüksek kesme hızı ve ilerleme hızı nedeniyle, geleneksel kesme ile karşılaştırıldığında birim zamanda malzeme kaldırma oranı büyük ölçüde artmıştır. Bu, kesme süresini büyük ölçüde azaltır ve aynı makinede parçaların sürekli kaba işlemesi ve işlem bitirilmesine olanak sağlar, işlem konsantrasyonunun gerçekleştirilmesini kolaylaştırır. Bu makine, ekipman kullanım oranını artırmakla kalmaz, aynı zamanda iş parçalarının yükleme ve boşaltma sürelerini azaltır ve yardımcı çalışma saatlerini kısaltır.
CNC dikey işleme merkezi V1690L, daha yüksek kesme hızı aralığında kesme nedeniyle oluşabilecek çip birikimini, yüzeydeki gerilim artıklarını ve diğer hataları etkili bir şekilde kontrol edebilir, böylece yüksek hızlı kesme neredeyse zemin yüzey kalitesi elde edebilir ve sonraki işleme prosedürlerini etkili bir şekilde azaltır. Örneğin, sertleştirilmiş çelik malzemeleri yüksek hızda kesildiğinde, yüzey pürüzlülüğü Ra 0.6 um'nin altında olabilir. Gri demir iş parçaları yüksek hızda işlendiğinde, yüzey pürüzlülüğü Ra 0,63 um'ye kadar düşürülebilir, bu da taşlama teknolojisinin seviyesine eşdeğerdir. Bu nedenle, yüksek hızlı kesme optik aletler ve hassas imalat endüstrisi gibi alanlar için özellikle uygundur.
Application
Dikey işleme merkezi, çeşitli IT parçaları, donanım parçaları, otomobil parçaları, tekerlek göbeği, 3C endüstriyel parçalar, uzay parçaları ve diğer hassas parçaların işlenmesi için kullanılır.
Specification
| TRAVEL | |
| X-axis travel | 1600mm |
| Y-axis travel | 910mm |
| Z-axis travel | 810mm |
| Spindle nose to table surface | 150~960 mm |
| SPINDLE | |
| Drive type | Belt drive |
| Spindle taper | BT50 |
| Max. Speed | 5000 rpm |
| Spindle Power | 11/15 kW |
| Spindle Torque | 168/305 Nm |
| TABLE | |
| Size | 1800x900mm |
| T-Slot (size * quantity * space) | 22×6×130mm |
| Max load | 1600kgs |
| FEED | |
| Max.cutting speed | 1-8000 mm/min |
| Rapid traverse | 20/20/20 m/min |
| ACCURACY | |
| Positioning(half-closed loop) | 0.012mm |
| Repeatability(half-closed loop) | 0.008mm |
| ATC | |
| Type | Disc type ATC 24T |
| Maximum tool size(full/unfull/length) | Φ105/Φ200/ 350 mm |
| Maximum tool weight | 15kg |
| OTHERS | |
| Air Pressure | 0.65Mpa |
| Power Capacity | 30kVA |
| Machine Weight | 14200kgs |
| Machine Floor Space (L *W *H) | 4000x3800x3600mm |
Standard
Tüm makine kapakları
Kayış tipi spindle BT40-8000rpm
Spindle koni hava üfleme
Spindle hava perdesi tozsuz
Spindle halka püskürtme
Esnek kapak
Üç renkli alarm lambası
Otomatik yağlama sistemi
Hava tabancası
Disk tipi ATC BT40-24T
Elektrik dolabı için ısı değiştirici
Manuel impulz jeneratörü
Çalışma lambası
4 eksen hazırlığı
İletişim arayüzü
İş parçası su soğutma
İş parçası hava soğutma
Seçenekler
CTS 20bar/30bar
Zincir tipi taşıyıcı ve arabalar
Elektrik dolabı klima
Temizleme cihazı
Spindle sıcaklık kontrol sistemi
Su tabancası
Siemens/Mitsubishi kontrolör
vs.
